電纜局部放電在線監測裝置是基于局部放電電脈沖寬頻帶輻射機理,利用電脈沖檢測方法,對高壓電纜局部放電進行在線監測并完成數據顯示及上傳,可實現單相或者三相高壓電纜局放的在線實時監測。
立即咨詢電纜局部放電在線監測裝置是基于局部放電電脈沖寬頻帶輻射機理,利用電脈沖檢測方法,對高壓電纜局部放電進行在線監測并完成數據顯示及上傳,可實現單相或者三相高壓電纜局放的在線實時監測。

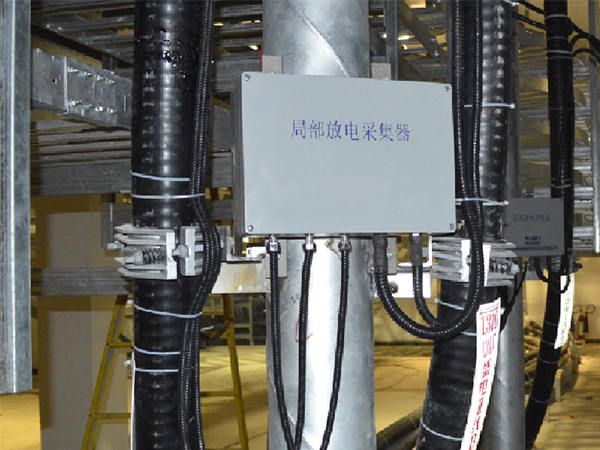

電纜局部放電在線監測裝置,通過安裝在電纜接頭接地線上的脈沖電流傳感器,來耦合電纜本體里的局部放電脈沖電流信號;耦合到的脈沖信號通過同軸電纜傳送至局部放電采集器,該采集器對模擬信號經過放大、模擬數字轉換后變成數字信號再通過光纖傳送至變電站主控室的監測主機。
采用開合式鉗形傳感器,結構緊湊,拆卸安裝方便,不需要停電,可以很方便的對重點站、重點設備、異常設備進行長期監測。
采用雙端定位測量法,可實現對電纜本體產生的局部放電進行實時定位。
系統采用模擬濾波 、脈沖分組、周期脈沖剔除、設置動態閾值、開相位窗口等綜合抗干擾措施,使局放測試數據真實可靠。
具有專利技術的同步采集技術和局放定位算法。
帶通濾波技術與噪聲識別及剔除算法聯合運用,可有效識別局放信號。
采用純光纖的數據總線傳輸,成本低,傳輸距離遠,穩定可靠。
