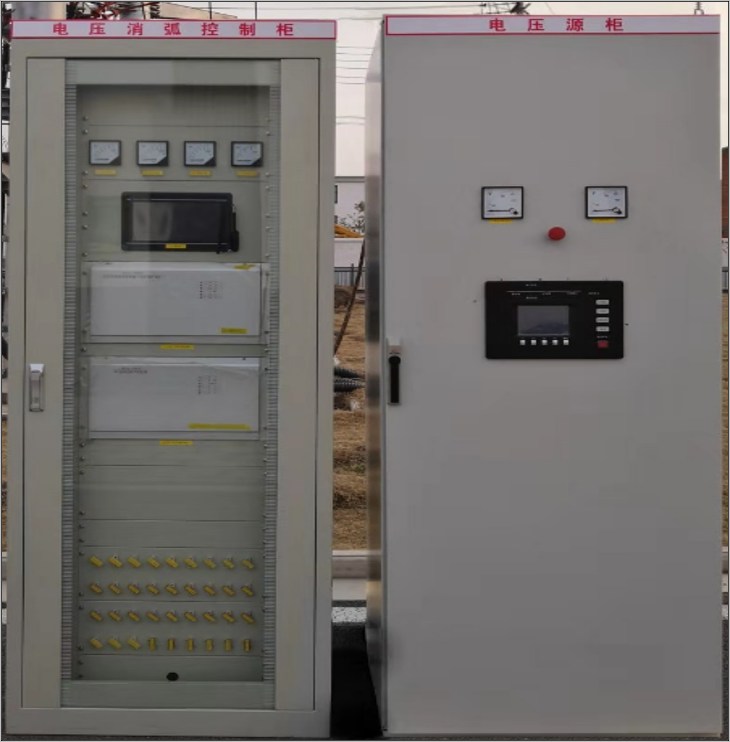

MT500配電網中性點柔性接地及接地故障相主動降壓消弧成套裝置利用非有效接地配電網的天然優勢,中性點位移電壓變化不影響電源和負荷正常運行,可以靈活調控;創(chuàng )造性地直接外加零序電壓源,主動調控中性點位移電壓,使故障點電壓小于電弧重燃電壓,從根本上實現接地故障消弧。
立即咨詢MT500配電網中性點柔性接地及接地故障相主動降壓消弧成套裝置利用非有效接地配電網的天然優勢,中性點位移電壓變化不影響電源和負荷正常運行,可以靈活調控;創(chuàng )造性地直接外加零序電壓源,主動調控中性點位移電壓,使故障點電壓小于電弧重燃電壓,從根本上實現接地故障消弧。
滿足各種接地故障的消弧。
抑制間歇性弧光過電壓、鐵磁諧振過電壓和三相不平衡過電。
實現接地故障可靠消弧與可恢復性故障的不停電自愈。
高阻接地故障檢測靈敏度高達20kQ。
故障消弧時間小于200ms。
故障殘流小于20mA。
正常時液晶屏可顯示時間、電流幅值和相位等。鍵盤操作簡單,采用菜單方式,易于學習掌握。
?滿足各種接地故障的消??;
?抑制間歇性弧光過電壓、鐵磁諧振過電壓和三相不平衡過電;
?實現接地故障可靠消弧與可恢復性故障的不停電自愈;
?高阻接地故障檢測靈敏度高達20kQ;
?故障消弧時間小于200ms;
?故障殘流小于20mA;
序號 |
參數名稱 |
參數值 |
1 |
額定系統電壓 |
10.5kV |
2 |
額定工作電壓 |
10.5kV/√3 |
3 |
額定頻率 |
50Hz |
4 |
額定容量 |
電容器組:420 uf; 調壓注入變組:100kVA |
5 |
故障相電壓控制 |
0~10.5kV/√3 |
6 |
故障相別判斷 |
100% |
7 |
故障接地選線 |
金屬性、低阻(≤1kΩ)接地故障選線準確率不低于99%; 高阻(≤16kΩ)接地故障選線準確率不低于90%。 |
8 |
對地參數測量 |
電容精度小于2% |
9 |
響應時間 |
低阻故障(小于1kΩ)和電纜故障用時:不大于150ms; 高阻故障(≥1kΩ)用時:1kΩ-3kΩ電阻接地故障補償用時不大于300ms;3kΩ以上電阻接地故障補償用時不大于600ms。 |
10 |
間歇性電纜弧光處理 |
200ms內有效熄弧,不重燃 |
11 |
故障點抑制電壓 |
<300V |
12 |
故障點殘留 |
mA級 |
13 |
自動退出功能 |
接地故障解除后,裝置識別自動退出邏輯,恢復電網正常狀態。 |
14 |
高阻接地識別范圍 |
系統電容電流120A以下,不低于16kΩ |
